Vous voulez enterrer une gaine électrique dans votre jardin pour alimenter un éclairage extérieur ou un portail motorisé ? Vous vous demandez quelle profondeur respecter et quelles normes suivre pour éviter les mauvaises surprises ?
C’est vrai qu’entre les différentes réglementations, les types de gaines disponibles et les étapes de pose, on peut vite s’y perdre. Pourtant, bien faire les choses dès le départ vous évitera des problèmes d’électrocution, de court-circuit ou de coupure accidentelle lors de futurs travaux de jardinage.
Vous allez découvrir dans cet article toutes les informations pratiques pour enterrer correctement votre installation électrique : normes à respecter, profondeurs d’enfouissement, choix des matériaux et étapes détaillées de mise en œuvre.
Alors, prêt à maîtriser les règles du jeu pour une installation électrique enterrée en toute sécurité ? C’est parti !
Quelle norme s’applique pour une gaine électrique enterrée ?
Toute installation électrique enterrée doit respecter la norme française NF C 15-100, qui définit les règles de sécurité pour les installations électriques basse tension. Cette norme couvre aussi bien les installations intérieures qu’extérieures de votre logement.
La norme NF C 15-100 impose trois exigences principales pour les gaines électriques enterrées :
- Une protection mécanique suffisante contre les chocs et l’écrasement
- Une profondeur d’enfouissement minimale selon le type de terrain
- Une signalisation de présence par grillage avertisseur de couleur rouge
En plus de la NF C 15-100, vous devez également respecter les préconisations d’Enedis si votre installation se raccorde au réseau public. Ces règles concernent notamment les remontées aéro-souterraines et les types de câbles autorisés pour les branchements principaux.
Les fabricants comme Legrand, Courant ou encore ceux disponibles chez 123elec proposent des gaines spécialement conçues pour l’enfouissement, avec des certifications qui garantissent leur conformité aux normes en vigueur.
Profondeurs d’enfouissement selon le contexte
La profondeur minimale d’enfouissement varie selon l’environnement où vous posez votre gaine électrique. Voici les règles à respecter :
| Type de zone | Profondeur minimale | Commentaires |
|---|---|---|
| Zone piétonne (jardin, terrasse) | 50 cm | Profondeur standard pour passage occasionnel |
| Zone carrossable (allée, cour) | 85 cm | Protection renforcée contre le poids des véhicules |
| Cas particuliers | 65 cm | Selon certaines interprétations de la NF C 15-100 |
Ces profondeurs se mesurent depuis la surface du sol fini jusqu’au point le plus haut de votre gaine. Attention, si vous prévoyez des aménagements ultérieurs comme un raccordement tout-à-l’égout pour une maison ancienne, tenez compte de ces futurs travaux dans vos calculs de profondeur.
Dans les zones où le gel peut atteindre une profondeur importante (régions montagneuses), vous pouvez être amené à descendre plus profond pour éviter les dommages liés au cycle gel-dégel.
Matériaux et types de gaines pour l’enfouissement
Le choix de votre gaine électrique dépend de plusieurs facteurs : l’environnement, la section des câbles à passer et votre budget. Voici les principales options :
Gaines ICTA (Isolant Cintrable Transversalement Annelé)
Les gaines ICTA conviennent pour l’enfouissement direct si elles portent la mention spécifique. Elles sont disponibles en diamètres standards : 16, 20, 25 et 32 mm. Faciles à cintrer, elles s’adaptent bien aux changements de direction.
Ces gaines restent économiques mais offrent une protection mécanique plus limitée que les solutions spécialisées pour l’extérieur.
Gaines TPC (Tube de Protection des Câbles)
Les gaines TPC sont spécialement conçues pour les installations extérieures et l’enfouissement. Plus robustes que les ICTA, elles résistent mieux aux contraintes mécaniques et aux variations de température.
Elles existent en diamètres de 40, 50, 63, 90 mm et jusqu’à 200 mm pour les gros passages. Leur couleur orange ou rouge facilite leur repérage lors de futurs travaux.
Autres solutions techniques
Vous trouverez également sur le marché des gaines comme les Rai’Gliss, Turbogliss, Duogliss de chez Courant, ou encore les modèles TINB/TIIB. Ces solutions intègrent souvent un tire-fil pré-installé qui facilite grandement le passage des câbles électriques.
Certains fabricants proposent des gaines doubles ou triples qui permettent de séparer les courants forts et courants faibles dans la même tranchée, tout en respectant les distances de sécurité.
Étapes détaillées de pose d’une gaine enterrée
La pose d’une gaine électrique enterrée suit une procédure précise pour garantir la sécurité et la durabilité de votre installation :
Traçage et préparation du chantier
Commencez par tracer le parcours de votre gaine en évitant les zones où vous pourriez planter des arbres ou installer des équipements lourds plus tard. Vérifiez la présence d’autres réseaux (eau, gaz, télécommunications) par un appel gratuit au numéro national d’information.
Marquez au sol le passage prévu et les points de remontée (boîtiers d’encastrement, coffrets électriques).
Creusement de la tranchée
Creusez une tranchée de 30 à 40 cm de largeur, selon le nombre de gaines à enterrer. La profondeur doit respecter les minimums vus précédemment : 50 cm en zone non carrossable, 85 cm sous passage de véhicules.
Évacuez les pierres, racines et débris qui pourraient endommager votre gaine. Si le terrain est très rocheux, prévoyez une protection supplémentaire.
Préparation du lit de pose
Déposez un lit de sable fin d’environ 10 cm d’épaisseur au fond de votre tranchée. Ce sable doit être exempt de pierres et bien nivelé. Cette couche protège votre gaine des aspérités du terrain et facilite la répartition des charges.

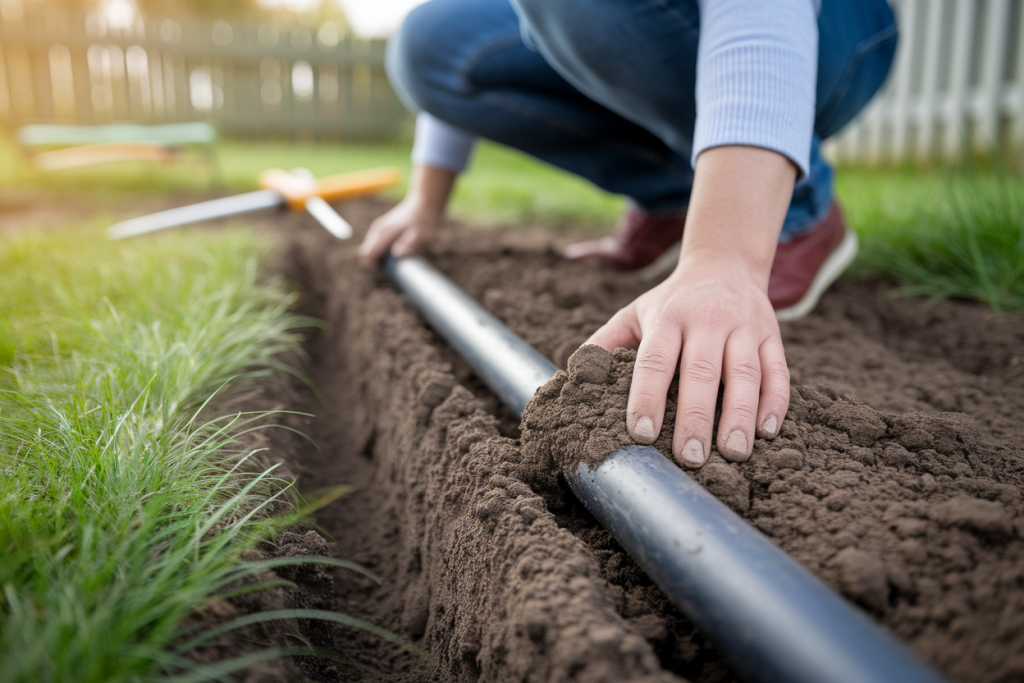

Pose de la gaine et passage des câbles
Déroulez votre gaine dans la tranchée en évitant les coudes trop serrés qui compliqueraient le tirage des fils électriques. Si vous utilisez une gaine avec tire-fil, profitez-en pour passer immédiatement vos câbles.
Raccordez les extrémités à vos boîtiers de connexion en veillant à l’étanchéité des entrées.
Protection et recouvrement
Recouvrez votre gaine de 10 cm de sable fin, puis installez le grillage avertisseur rouge à environ 20 cm au-dessus de la gaine. Ce grillage, obligatoire selon la norme, signale la présence de l’installation électrique lors de futurs travaux d’excavation.
Terminez le remblai avec la terre d’origine en tassant progressivement par couches de 20 cm.
Diamètres, remplissage et dimensionnement
Le dimensionnement de votre gaine dépend du nombre et de la section des câbles à faire passer. La règle fondamentale stipule que le taux de remplissage ne doit pas dépasser le tiers de la section intérieure de la gaine.
Calcul du diamètre nécessaire
Voici quelques exemples pratiques de dimensionnement :
| Application | Câbles nécessaires | Diamètre gaine recommandé |
|---|---|---|
| Circuit d’éclairage | 2 conducteurs 1,5 mm² | ICTA Ø16 mm |
| Prise électrique | 3 conducteurs 2,5 mm² | ICTA Ø20 mm |
| Portail motorisé | 3 conducteurs 2,5 mm² + câbles BT | TPC Ø40 ou 50 mm |
| Alimentation générale | 3 conducteurs 6 mm² ou plus | TPC Ø63 mm minimum |
Ces dimensions permettent un tirage facile des câbles et laissent de la place pour d’éventuels ajouts futurs. N’hésitez pas à prendre une taille au-dessus si votre budget le permet.
Règles spécifiques selon les fabricants
Certains fabricants autorisent l’enfouissement direct de leurs gaines ICTA uniquement pour les diamètres inférieurs à 40 mm. Au-delà, ils recommandent l’utilisation de leurs gammes spécialement conçues pour l’extérieur.
Consultez toujours les fiches techniques des produits, disponibles sur les sites comme Legrand.fr ou 123elec.com, pour vérifier la compatibilité avec un enfouissement direct.
Croisements, distances de sécurité et contraintes
Lors de la pose de votre gaine électrique enterrée, vous devez respecter des distances minimales avec les autres réseaux pour éviter tout risque d’interaction dangereuse.
Distances de sécurité avec les autres réseaux
La norme impose une distance minimale de 20 cm entre votre gaine électrique et les autres canalisations (eau, gaz, assainissement). Cette distance se mesure bord à bord entre les conduits.
En cas de croisement inévitable, vous pouvez réduire cette distance à condition d’installer une protection mécanique supplémentaire (fourreau, dalle béton) sur une longueur d’au moins 1 mètre de chaque côté du croisement.
Contraintes environnementales
Évitez de faire passer votre installation électrique à proximité immédiate des gros arbres. Les racines peuvent exercer des pressions importantes et endommager vos gaines au fil des années.
Dans les régions où le gel pénètre profondément, descendez votre gaine sous la ligne de gel pour éviter les contraintes liées aux cycles gel-dégel qui peuvent fissurer les protections.
Si votre terrain présente des zones rocheuses, prévoyez une protection renforcée (sable, géotextile) pour éviter que les arêtes vives n’endommagent vos gaines lors des mouvements de terrain.
Gestion des remontées et raccordements
Aux points de remontée de votre gaine (tableau électrique, prises extérieures), assurez-vous de l’étanchéité des traversées de mur. Utilisez des fourreaux adaptés et du mastic d’étanchéité pour éviter les infiltrations d’eau.
Pour les installations importantes, prévoyez des regards de visite tous les 30 à 50 mètres. Ces boîtiers facilitent l’entretien et permettent de tirer de nouveaux câbles sans tout déterrer.
FAQ – Questions fréquentes sur les gaines électriques enterrées
Quelle gaine pour câble électrique enterré ?
Pour un câble électrique enterré, utilisez une gaine TPC (orange ou rouge) d’au moins 40 mm de diamètre pour les installations standard. Les gaines ICTA conviennent aussi si elles portent la mention ‘enterrement direct’ et pour des diamètres inférieurs à 40 mm. Vérifiez toujours les préconisations du fabricant.
Quelle est la profondeur minimale pour enterrer une gaine électrique ?
La profondeur minimale d’enfouissement est de 50 cm en zone non carrossable (jardin, terrasse) et de 85 cm sous les passages de véhicules. Cette mesure s’effectue depuis la surface du sol jusqu’au point le plus haut de votre gaine électrique.
Peut-on enterrer un câble électrique sans gaine ?
Non, vous ne pouvez pas enterrer un câble électrique sans protection. La norme NF C 15-100 impose l’utilisation d’une gaine ou d’un conduit pour protéger mécaniquement les conducteurs. Seuls les câbles spécialement conçus pour l’enfouissement direct (type U1000R2V avec armure) peuvent être posés sans gaine supplémentaire.
Comment signaler la présence d’une gaine électrique enterrée ?
La signalisation se fait obligatoirement par un grillage avertisseur de couleur rouge, installé environ 20 cm au-dessus de votre gaine. Ce grillage alerte lors de futurs travaux d’excavation. Complétez cette signalisation par un plan de votre installation et des repères en surface si possible.
Qui peut installer une gaine électrique enterrée ?
Vous pouvez réaliser vous-même l’installation de la gaine et le passage des câbles. Cependant, le raccordement au tableau électrique doit être effectué par un électricien qualifié pour garantir la conformité et la sécurité. Pour les branchements principaux depuis le réseau public, seul Enedis ou un professionnel agréé peut intervenir.
